วันอังคารที่ 1 มกราคม พ.ศ. 2556

การออกแบบของ Starlight Theatre หลังคาที่เปิดการเคลื่อนไหวเหมือนกลีบของดอกไม้

Photo © Courtesy of Greg Murphey--Perforated concrete donor wall encloses ticket booth and concessions beneath fixed and kinetic timber roof.
การออกแบบของ Starlight Theatre รักษาประเพณีของการแสดงที่เปิดโล่งที่ Rock Valley College แต่มีความยืดหยุ่นใหม่โดยการอนุญาตให้ บริษัท ภาพยนตร์ที่จะขยายและแสดงให้เห็นการรับประกันให้ในฤดูกาลแม้เมื่อฝนตก.

Photo © Courtesy of Greg Murphey--People gather outside the theatre before an evening performance
หลังคาที่เปิดการเคลื่อนไหวเหมือนกลีบของดอกไม้ในอากาศให้ที่พักพิงและละครที่เวทีเดิมไม่มี ภายใต้หลังคา, พื้นที่โรงละครกลางรูปแบบแกนตั้งที่ไม่คาดคิดขึ้นไปบนฟ้า เสริมสร้างประสบการณ์ของผู้ชมของการเป็นกลางแจ้ง เทคโนโลยีที่ใช้โดยทั่วไปจะเคลื่อนย้ายหลังคามากกว่าสเตเดียมใหญ่ ถูกปรับให้พอดีกับขนาดและงบประมาณของรูปแบบประติมากรรมของหลังคา.

Photo © Courtesy of Greg Murphey
ที่ครอบคลุมกว่า 135,000 sf โรงละครใหม่และการจัดที่นั่งสนามหญ้ารักษาเชื่อมต่อภาพที่แข็งแกร่ง เพื่อภูมิทัศน์โดยรอบพื้นที่ๆแตกต่างที่นั่งในสนามหญ้าอนุญาตให้กลุ่ม เพื่อสงวนพื้นที่สำหรับงานเลี้ยงส่วนตัวก่อนและหลังการแสดง เวทีเองได้รับการออกแบบเพื่อรองรับการ galas และเหตุการณ์ในช่วงฤดูหนาวนอกฤดู.
Photo © Courtesy of Greg Murphey
Photo © Courtesy of Greg Murphey--An evening performance
Photo © Courtesy of Greg Murphey
เพื่อตอบสนองความต้องการของโรงละคร ยังคงเปิดฤดูร้อนทุกการออกแบบงานก่อสร้างแบ่งออกเป็น 3 ขั้นตอน ซึ่งมองเห็นแต่ละขั้นตอนให้โรงละครในการดำเนินงานกับการทำงานเต็มรูปแบบ ก่อน Bowl ที่นั่งถูกสร้างขึ้นแล้ว stage house และในที่สุดก็หลังคา กับอาคารใหม่และเป็นไปได้ในการเขียนโปรแกรมขยาย Starlight ได้แปลงร่างหัวข้อที่เป็นที่นิยมในภูมิภาคและสถานที่ที่ชื่นชอบสำหรับชุมชนช่วงฤดูร้อน.

Photo © Courtesy of Studio Gang Architects
Photo © Courtesy of Studio Gang Architects
floor plan--drawing © Courtesy of Studio Gang Architects--The project includes 93,000 SF of landscaped lawn seating
sections--drawing © Courtesy of Studio Gang Architects
fly tower roof structure plan--drawing © Courtesy of Studio Gang Architects


Video: Created for Studio Gang Architects, this performing arts theatre was filmed to capture the true essence of a day in the life of this kinetic architecture. It focuses on the intimate social settings,landscaped boundaries, stage life, and the dynamic "observatory to the stars" roof that opens in fair weather.

Project Data
Project Name: Starlight Theatre/Bengt Sjostrom
Location: 3301 North Mulford Road, Rockford, IL, United States
Size: 42,000 sf theatre and 93,000 sf lawn seating
Cost: $8.5 Million
Unique Characteristics: Kinetic roof opens like petals of a flower
Completion: June 2003
Awards:
  • 2005 Merit Award, United States Institute for Theatre Technology (USITT)
  • 2004 Honor Award, Distinguished Building, AIA Chicago
  • 2004 Scholarship Prize/Best Overall Design Award, Metal Construction Association (MCA)
  • 2003 Gold Medal/President's Award, Association of Licensed Architects (ALA)
  • 2003 Award of Honor, Society of American Registered Architects (SARA)
Compiled information. @ ฟรีแปลน
The people
Architect: Studio Gang Architects
1212 N. Ashland Ave. Suite 212
Chicago, IL 60622
T 773-384-1212
F 773-384-0231
e-mail: jgang@studiogang.net

Owner: Rock Valley College
Lead design principal: Jeanne Gang, AIA
Principals: Mark Schendel, AIA, Kathleen O’Donnell, AIA
Project architects: Junko Goseki, Juliane Wolf, Kara Boyd
Project team: Michan Walker, Odile Compagnon, William Emmick, Thomas Alman; team
with models by Yasushi Koakutsu, Michelle Linden, Viola Metzger, Dominick Soltys

Engineers:
Structural Engineer, Design: Dewhurst MacFarlane and Partners, New York, NY; London, UK
Team: Tim Macfarlane, partner, Damian Murphy, Chris O’Hara, David Shea, Yumi Fujikawa, Yoshinori Nito
Engineering Motion Studies: Peter Heppel
Motion Technology: Uni-Systems, Minneapolis, MN, www.uni-systems.com, Cyril Silberman, Frank Worms
Wind Studies: Battle McCarthy, Consulting Engineers, London, UK, www.battlemccarthy.demon.co.uk, Guy Battle
MEP: Consulting Construction Services, LLC, Chicago, IL,Jim Bess
Consultants:
Landscape: Studio Gang with Rock Valley College
Lighting: (Owner’s Stage Lighting Consultant), Barbizon,Chicago, IL, www.barbizon.com, Tobin Neiss
Rigging: ACD, Indianapolis, IN, Damon Atwood
Sound System: Sound Investment, Chicago, IL
Cost: Construction Cost Systems, Chicago Il., www.ccsos.com

General contractor: Sjostrom & Sons, Rockford, IL, www.sjostromconstruction.com, Joel Sjostrom
Erector: Area Erectors, Rockford, IL, www.areaerectors.com

Photographer: Greg Murphey, (812) 597-0113, murpheystudio@yahoo.com

The products
Structural system
Steel Frame for Roof and Proscenium Building: Metal Fabricators, Rockford, IL
Painter: Karl Schoening & Sons, Rockford, IL www.kschoening.com
Gluelam Roof Panel Structure: RLD Company, Inc., Vancouver, WA
– Supplier: Schmeling Building Supply Rockford, IL www.schmeling.com
– Bailey Lumber, Rockford, IL
Roof Panel Structural Tongue and Grove Wood Decking:
- Manufacturer: Lock-Deck www.lockdeck.com / Disdero Lumber www.disdero.com Portland, OR
– Supplier: Schmeling Building Supply
Rockford, IL www.schmeling.com
– Bailey Lumber, Rockford, IL

Exterior cladding
Masonry: Glazed Brick for Control Booth: Rauch Clay Sales Corporation, Chicago, IL www.rauchclay.com
Copper Cladding Proscenium Building: Fabricator / Installer: Master Sheet Metal, Rockford, IL

Roofing
Theatre Roof: Grace Ice & Water Shield, www.na.graceconstruction.com
Proscenium and Control Booth Roof: EPDM Roofing: Firestone, Carmel, IN
Stainless Steel Standing Seam Roof: Fabricator / Installer: Master Sheet Metal, Rockford, IL

Doors
Proscenium Building Weather Door: Door Engineering and Manufacturing Co. www.doorengineering.com, Austin, MN, with Polygal cladding www.polygalusa.com, Polygal USA, Janesville WI
Door Hardware: Schlage www.schlagelock.com

Interior finishes
Stage Floor: Tongue and Grove Wood Decking: Lock-Deck www.lockdeck.com / Disdero, Lumber www.disdero.com Portland, OR
– Supplier: Schmeling Building Supply, Rockford, IL www.schmeling.com
– Bailey Lumber, Rockford, IL
Raised flooring Control Booth:
– Supplier: Interface AR, Grand Rapids MI, www.interfaceinc.com, Nevamar, Hampton, SC, www.nevamar.com
– Installer: Airtite Contractors, Inc., Chicago, IL www.air-tite.net
Concession Stand Counter Tops: Corian www.corian.com

Furnishings
Fixed seating - Theatre Seats: American Seating, Grand Rapids, MI www.americanseating.com

Lighting
Bollards: Lampas www.lampas.com
Step Lights: Prescolite www.prescolite-lsp.com
House Lighting: Altman www.altmanltg.com
Lighting Controls:
–Theatre lights: Electronic Theatre Controls www.etcconnect.com
– House lights: Unison

Plumbing
Lavatories: Acorn www.acorneng.com, Neo Metro Collection
Toilets: American Standard, www.americanstandard.com
Drinking Fountain: Haws, www.hawsco.com
Accessories:
– Bradley www.bradleycorp.com
– American Specialties, Inc.americanspecialties.com

อาคารวิทยาเขต Branson School Student Commons กลยุทธ์การระบายอากาศตามธรรมชาติ

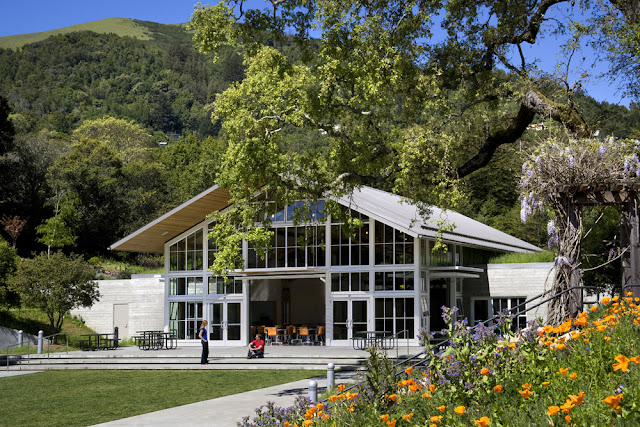

โรงเรียนแบรนสันเป็นโรงเรียนมัธยมอิสระที่ตรงบริเวณ 17 เอเคอร์ ของภูมิประเทศที่เป็นภูเขาในชุมชนที่อยู่อาศัยทางตอนเหนือของซานฟรานซิสใหม่ 7,550 sf อาคาร Student Commons ตั้งอยู่ในหุบเขาแคบในใจกลางของมหาวิทยาลัย พร้อมเส้นทางเดินเท้าระหว่างวิทยาเขตบนและล่าง.




โดยการให้พื้นที่สำหรับการรวบรวมและพบปะตลอดทั้งวัน ศูนย์ศึกษาทำหน้าที่เป็นหัวใจของกิจกรรมในมหาวิทยาลัย จัดวางการใช้ประโยชน์จากการแสดงใต้แสงแดดอาคารใหม่ ที่มีคุณสมบัติบานประตูค่าใช้จ่ายมากที่เปิดเข้าสู่พลาซ่ากว้าง สำหรับการเรียนรู้ การรับประทานอาหาร ประชุมและกลางแจ้ง หน้าจั่วกลางขนาดใหญ่ หน้าต่างด้านหน้า ผนังบนระเบียงเชิญชวน และสนามหญ้า ในขณะที่ขนาบข้างชายคาสนับสนุนการปกป้องภายใต้หลังคาประหยัดพลังงาน เชื่อมต่อไปยังเนินเขาที่อยู่ใกล้เคียงพร้อมกับบอร์ดรูปแบบผนังคอนกรีต.



โรงเรียนแบรนสันกำลังมองหาการรับรองแพลทินัม LEED สำหรับอาคารวิทยาเขตหลายแห่งรวมถึงคอมมอนนักศึกษา อาคารหลังนี้เน้นกลยุทธ์ที่ยั่งยืนและที่รวมอยู่ในหลักสูตรของโรงเรียน เพื่อช่วยการศึกษาของนักเรียนเกี่ยวกับศักยภาพของการออกแบบอย่างยั่งยืน การใช้พลังงานจะลดลงโดยนักศึกษา Center-อาร์เรย์ ของแผงเซลล์แสงอาทิตย์จะสร้าง 136 กิโลวัตต์หรือ 31 ประมาณ 60% ของพลังงานที่จำเป็นในการใช้พลังงานในอาคาร.



อาคารระบายความร้อนอย่างอดทนผ่านพัดลมเพดาน และหน้าต่าง clerestory ปกป้องให้ปลอดภัย ขณะที่กระเช้า sunshades, Solarban-60 Low E-squared หน้าต่างกระจก 2 ชั้น ลดการถ่ายเทความร้อน มวลความร้อนในพื้นคอนกรีต และการใช้หลังคา 2500 sf อุณหภูมิแปรปรวนปานกลางในอาคาร อาคารถูกทำให้ร้อนด้วยพื้นผิววงปิด hydronic daylighting กว้างขวางให้กับพื้นที่ภายใน ลดความจำเป็นสำหรับแสงไฟฟ้า เมื่อมีความจำเป็นที่มีประสิทธิภาพสูง ภายในติดตั้งด้วยเซ็นเซอร์หรี่แสงกลางวันให้ไฟเสริม คุณภาพอากาศภายในอาคาร จัดลำดับความสำคัญผ่านการใช้วัสดุต่ำและไม่เป็นพิษ เป็นกลยุทธ์การระบายอากาศตามธรรมชาติ ซึ่งถูกจำลองและทดสอบผ่านคอมพิวเตอร์วิเคราะห์ออกแบบ.



หลังคาที่อยู่อาศัยสวนฝนพื้นผิวใส และระบบการเก็บรักษาใต้ดินลดการไหลบ่าพายุน้ำ การใช้น้ำดื่มจะลดลงผ่านภูมิทัศน์พื้นเมือง ทนทานต่อสภาพแห้งแล้ง, ultra low-ประปาไหล และโถส้วม waterless นอกจากนี้กว่า 90% ของเสียกลับมาใช้ใหม่ การก่อสร้างและวัสดุก่อสร้างรวมถึงผลิตภัณฑ์รีไซเคิลหรืออย่างรวดเร็วทดแทนปูนซีเมนต์ด้วยเถ้าถ่านหิน 30% และได้รับการรับรอง FSC ไม้.



เรียบเรียงข้อมูล @ ฟรีแปลน
Architects: Turnbull Griffin Haesloop
Location: Ross, CA, United States
Project Team: Mary Griffin, FAIA, Eric Haesloop, FAIA, John Kleman, Georgianna Salz, Evan Makiewicz, Tory Wolcott, Juliet Hsu
Landscape Architect: Christian Lemon, Sasaki
Engineer: Mike Forbes, Fratessa Forbes Wong
Contractor: Herrero Construction
Energy/LEED: Loisos and Ubbelohde
Project Area: 7,550 sq ft
Project Year: 2009
Photographer: David Wakely, David Wakely Photography

การออกแบบสวนสร้างพื้นที่นั่งเล่น ทำงานและมีสไตล์กลางแจ้ง

สวนที่เรียบง่ายร่วมสมัยและที่ทันสมัยมีมุมมองที่น่าทึ่งที่สามารถมองเห็น Tamarama การออกแบบสวนสร้างพื้นที่นั่งเล่น ทำงานและมีสไตล์กลางแจ้งสำหรับผู้ใหญ่ และโซนสำหรับเด็กที่สมบูรณ์แบบพื้นที่ความบันเทิงกลางแจ้งยื่นออกมาจากห้องนั่งเล่นในร่ม สร้างอย่างราบรื่นสวนต่ำที่มีในตัวที่นั่งสนามหญ้าอัจฉริยะ และกระดานดำขนาดเต็มให้ใช้หลายของสวนนี้สำหรับทุกเพศทุกวัย.










เรียบเรียงข้อมูล @ ฟรีแปลน

การแปลงอาคารเก่าที่ถูกทิ้ง เป็นเพล็กซ์ที่กว้างขวางและสวยงาม

สไตล์ลิสชาวฝรั่งเศสและออกแบบตกแต่งภายใน Roxane Beis ซื้อมาไม่กี่ปีที่ผ่านมานี้ในอดีตโรงพิมพ์ 1,830 ตารางฟุต ที่ติดตั้งในทางเดินของเขตที่ 20 ของกรุงปารีส

การออกแบบได้งานที่น่าตื่นตาตื่นใจในการแปลงอาคารเก่าที่ถูกทิ้งในห้องใต้หลังคาเป็นที่อยู่อาศัยที่สวยงาม และเพล็กซ์ที่กว้างขวาง.





























เรียบเรียงข้อมูล @ ฟรีแปลน
Photos courtesy of Roxane Beis
